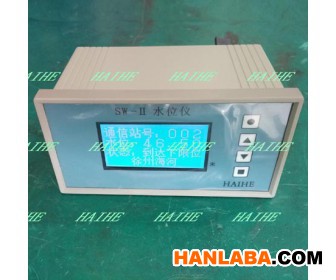

SW-II水位仪

 SW-II水位仪是针对水利，水电，水文行业的现实需要而研制的,它是相对自力同时又有模拟量信号输出以便组网的智能型水位测控装置。该仪器接纳嵌入式微电脑控制手艺，功效壮大，性能稳固可靠，精度高，抗滋扰能力强。是种种江河、湖泊、水电站、灌区、泵站等场所水位的测控装置。

仪表接纳多功效16位CPU举行运算和控制，仪器硬件设有看门狗自复位电路，软硬件接纳多种抗滋扰措施，能可靠的事情在种种工业情况中。仪表可设置种种参数，具有flash存储器，可存储种种预置参数，并能掉电永远保留。该仪表拥有RS485、继电器、4－20mA多种输出接口，便于组成网络控制系统。

SW-II仪表结构简朴、外观雅观、使用利便、可历久延续运行。

二、特点

1、全数字调校：所有参数设置通过面板上四个按键完成，所有设置或标定的参数都具有断电永远影象功效；参数设定密码珍爱。

2、接纳ModbusRTU通讯协议，波特率9600，可直接接入支持Modbus-RTU 协议装备的PLC、上位机组态软件的通讯网络中。

4、 小型化、闸门开度丈量，中文液晶显示清晰、直观，人机交流利便。

三、手艺参数

1、丈量项目：水位1路，100米

2、分辨力：1cm/1mm

3、丈量精度：±1cm

4、显示方式：4*8位中文字库LCD显示。

5、传感器与显示器之间毗邻方式：格雷码信号-15芯RVVP电缆

6、传感器与显示器之间有线距离：≤1KM

7、输出数据远传方式： 4-20mA电流输出，对应量程可设置；485信号

8、报警、控制功效

1）报警控制信号：继电器触点。触点容量：3A24VDC，3A250VAC。

2）上限：当开度大于即是上限值时, 上限继电器触点吸合;

3）下限：当开度小于即是下限值时，下限继电器触点吸合;

9、显示器内单片微机加有Watchdog，以防止运行事件。

10、使用条件：

情况温度：-25℃ ~ +60℃

     相对湿度：≤95%(RH40℃)

     供电电压：AC220 V ±10%～50Hz

     功    耗：≤20W

11、显示仪尺寸：160（W）×80（H）×105（D）mm

屏装开孔尺寸：152（W）×76（H）mm
